一根電纜里藏了多少層“盔甲”？

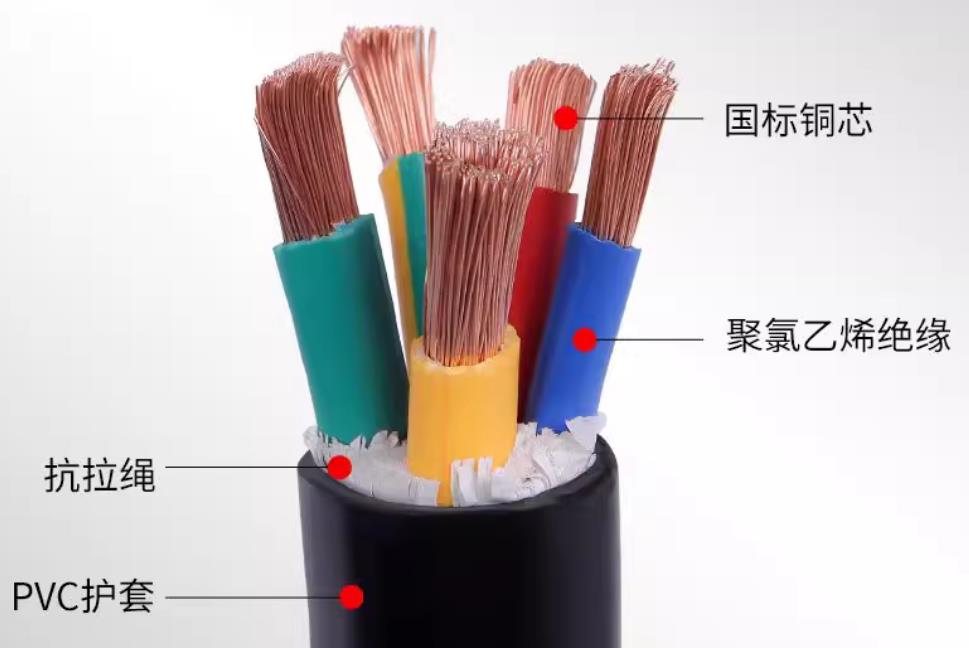

電纜不是一根簡單的銅線！它的精密分層結構堪比“工業千層餅”，每一層都承擔著關鍵使命。今天帶您拆解電纜的六層核心結構：
第一層：導體核心
•材料：99.99%無氧銅（T1級）或鋁合金（AA-8030）
•功能：電流傳輸主通道，截面積決定載流量（如240mm²銅纜可承載500A）
•特殊設計：5類導體采用分層緊壓工藝，填充率提升至97%
第二層：導體屏蔽層
•厚度：0.5-1.2mm半導電交聯聚乙烯（XLPE）
•作用：均化電場分布，消除導體表面毛刺引發的局部放電
第三層：絕緣鎧甲
•主流材料：
35kV以下：交聯聚乙烯（XLPE，耐溫90℃）
110kV以上：超凈低密度聚乙烯（超凈LDPE）
•關鍵指標：工頻耐壓≥3.5U0（如10kV電纜需通過30.5kV/5min測試）
第四層：絕緣屏蔽層
•復合結構：半導電阻水帶+銅帶重疊繞包（搭接率≥15%）
•黑科技：66kV以上電纜采用石墨涂層，實現自適應電場補償
第五層：金屬護套
•選型邏輯：
鋁護套（阻燃型）：短路電流耐受＞20kA/2s
銅護套（防水型）：徑向防水＞3MPa
•工藝細節：氬弧焊連續焊接，焊縫強度≥母材90%
第六層：外防護衣
•材料進化史：
第一代：PVC（已淘汰）
第二代：無鹵低煙聚烯烴（氧指數＞32）
第三代：陶瓷化硅橡膠（950℃可形成陶瓷層）
結構設計彩蛋
高壓電纜還有“緩沖層”：0.3mm半導電阻水膨脹帶，專治熱脹冷縮引發的機械應力。
